Nuolydis yra vienas iš tų dalykų, kurie arba padaryti gerai iš karto, arba visą stogo tarnavimo laiką kelia problemų. Ir svarbiausia: projektinis nuolydis ne visada yra tas, kuris galiausiai atsiranda stoge. Šiame straipsnyje — kiek jo reikia, kodėl skaičius popieriuje ir realybėje skiriasi, kaip patikrinti esamą stogą ir ką daryti, kai nuolydžio per mažai.
Kodėl plokščias stogas nėra plokščias
Pavadinimas klaidina. Plokščias stogas visada turi nuolydį — tiesiog toks mažas, kad iš apačios jo nesimato.
Priežastis paprasta: hidroizoliacija sulaiko vandenį, bet ne amžinai. Kol vanduo teka, danga dirba taip, kaip suprojektuota. Kai jis stovi, prasideda visai kiti procesai — apkrova, biologinis apaugimas, ledas ir nuolatinė drėgmė mazguose.
Todėl nuolydžio funkcija nėra estetinė. Jis yra pagrindinė priemonė, kuri paverčia dangą ilgaamže. Stogas be nuolydžio yra ne stogas, o baseinas su gera hidroizoliacija.
Verta įsidėmėti ir tai, kad nuolydis yra vienintelis stogo elementas, kurio vėliau beveik neįmanoma pigiai pataisyti. Dangą galima perkloti, mazgą persandarinti, įlają pakeisti. Nuolydžiui pakeisti reikia nuimti viską, kas yra virš konstrukcijos. Todėl klaida čia kainuoja daugiausiai.
0

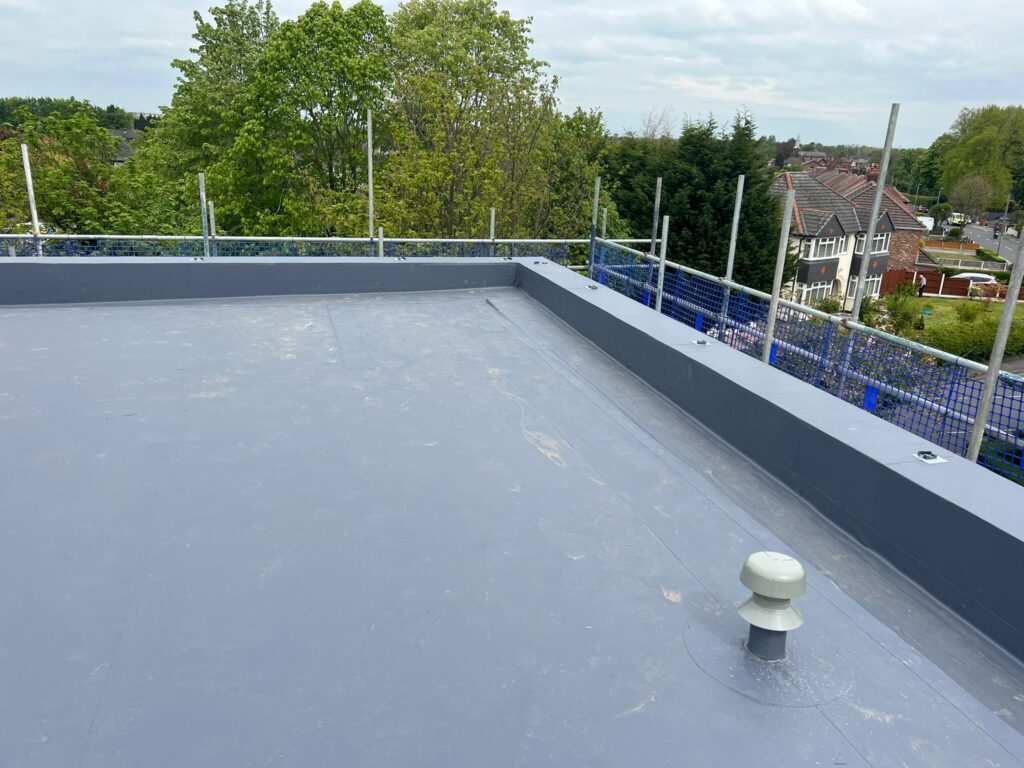

tikrai plokščių stogų nebūna — visada reikia nuolydžio
1
dažniausiai pamirštama vieta: lovių nuolydis
2
kur tikrinti: projektinis ir realiai susiformavęs nuolydis
Kiek nuolydžio reikia
Praktikoje minimaliu dydžiu laikomi 2 % — tai maždaug 2 cm pakilimo kiekvienam metrui. Toks nuolydis užtikrina, kad vanduo nutekės net esant nedideliems paviršiaus netolygumams.
Tačiau minimumas ir tikslas nėra tas pats. Praktikoje verta projektuoti su atsarga:
- Plokštumoje — 2 % laikomi apatine riba, o ne siektinu dydžiu.
- Kanaluose ir prie įlajų — didesnis, nes ten susirenka didžiausias srautas.
- Ties parapetais ir mazgais — vandens negalima palikti stovėti prie vertikalių paviršių.
- Po įranga — ten, kur stogo negalima nei apžiūrėti, nei suremontuoti, atsarga turi būti didesnė.
Konkrečius pakilimus pagal savo stogo matmenis galite pasiskaičiuoti nuolydžio skaičiuokle.
Kodėl projektinis nuolydis ne visada tampa tikru
Kiek kainuos būtent jūsų stogas?
Įveskite stogo plotą ir dangos tipą – gausite preliminarią kainą per minutę. Arba skambinkite ir atsakysime iš karto.
- Nemokama objekto apžiūra
- Atsakymas per 48 val.
- Garantija iki 20 metų
Tai svarbiausia šio straipsnio dalis, ir būtent apie tai dažniausiai nekalbama.
Perdanga nėra absoliučiai standi. Apkrauta ji įlinksta — ties atramomis lieka vietoje, o tarpatramio viduryje nusileidžia. Įlinkis nedidelis, bet nuolydis irgi nedidelis, ir šie du dydžiai yra tos pačios eilės.
Rezultatas: suprojektuoti 2 % tarpatramio viduryje gali virsti nuliu arba net kontranuolydžiu. Ir tai nėra broko požymis — perdanga elgiasi taip, kaip turi.
Prisideda dar keli dalykai:
- Ilgalaikis įlinkis. Betonas su laiku „nusileidžia” ir po kelerių metų įlinkis būna didesnis nei iš karto po statybų.
- Šiltinimo susislėgimas. Jei izoliacijos gniuždymo stipris per mažas, ji suslūgsta ten, kur vaikštoma arba stovi įranga.
- Klojimo tikslumas. Nuolydį formuojančios plokštės sudėliojamos pagal schemą, o nukrypimas per kelis milimetrus prie 2 % jau yra reikšmingas.
Praktinė išvada: nuolydis projektuojamas ne pagal minimumą, o pagal minimumą plius įlinkis. Kitaip stogas atitiks projektą tik iki tos dienos, kai ant jo iškris pirmas sniegas.
Kaip patikrinti esamo stogo nuolydį
Kaip pačiam pasitikrinti nuolydį
Po lietaus apžiūrėkite, kur lieka drėgmės dėmės ir balos — jos parodo žemiausius taškus. Sausą dieną galima užpilti kibirą vandens ir stebėti, ar jis nuteka link latako.
Prieš planuojant bet kokius darbus verta sužinoti, ką realiai turite. Yra keli būdai — nuo nemokamo iki tikslaus.
- Apžiūra po lietaus. Paprasčiausias ir labai informatyvus būdas. Praėjus porai dienų nuo lietaus, sausame ore, ant tvarkingo stogo stovinčio vandens neturi likti. Jei jis stovi — nuolydžio ten nėra.
- Sausų dėmių žymės. Net jei atėjote sausu metu, balų vietas matyti: ten lieka nusėdusių nešvarumų kontūras, dažnai žalsvas nuo dumblių. Tai balų žemėlapis be lietaus.
- Vandens bandymas. Užpilamas kibiras vandens ir stebima, kur jis nuteka. Rodo tikrą kryptį, o ne numatytą.
- Lazerinis nivelyras. Tikslus matavimas. Leidžia sudaryti aukščių žemėlapį ir pamatyti ne tik ar nuolydis yra, bet ir kur jis dingsta.
Vertinant rezultatą svarbu žiūrėti ne tik į patį nuolydį, bet ir į kryptį. Stogas gali turėti pakankamą nuolydį ir vis tiek kaupti vandenį, jei jis veda ne į įlają.
Balos: kada tai tikra problema
Balos — kada tai tikra problema
Trumpai išliekanti bala po lietaus nėra defektas. Bloga, kai vanduo stovi ilgiau nei parą arba nuolat toje pačioje vietoje — tai rodo kontranuolydį ir spartina dangos senėjimą.
Ne kiekviena bala yra avarija. Po liūties vandens likučiai yra normalu. Problema prasideda tada, kai vanduo lieka stovėti ir sausam orui atėjus.
Ką stovintis vanduo daro:
- Prideda apkrovą. Vanduo sunkus, o balos susidaro ten, kur perdanga jau įlinkusi. Papildomas svoris padidina įlinkį, dėl to bala tampa didesnė. Tai save stiprinantis procesas.
- Greitina dangos senėjimą. Nuolatinė drėgmė kartu su UV veikia posypą ir bitumą sparčiau nei sausas paviršius.
- Sukelia apaugimą. Dumbliai ir samanos laikosi ten, kur drėgna, o jų šaknelės randa siūles.
- Žiemą virsta ledu. Ledas plečiasi ir dirba siūlėse bei mazguose kaip svirtis.
- Slepia pažeidimus. Po vandeniu nesimato nei įtrūkimo, nei atsiklijavusios siūlės.
Todėl balos vertinamos ne pagal dydį, o pagal išsilaikymo trukmę ir vietą. Nedidelė nuolatinė bala prie įlajos ar mazgo yra pavojingesnė už didelę, bet greitai išdžiūstančią vidury stogo.
Žiemą ši logika keičiasi dar labiau. Nuolydis nepadeda, kai vanduo užšalęs: sniegas guli ten, kur iškrito, o tirpsmo vanduo nuteka tik tiek, kiek leidžia temperatūra. Todėl šaltuoju metu svarbiausia ne nuolydis, o tai, ar įlajos nepašalusios ir ar veikia avarinis nuvedimas.
Klasikinis scenarijus: dieną saulėje sniegas tirpsta, vanduo pasiekia šaltą įlają, ten užšąla, ir kitą dieną tirpsmo vanduo nebeturi kur dėtis. Susikaupia sluoksnis, kurio niekas nemato, nes iš viršaus jis padengtas sniegu. Apkrova auga, o stogas atrodo įprastai. Todėl įlajų patikra prieš žiemą yra ne rekomendacija, o būtinybė.
Kryptis: kur išvis veda vanduo
Nuolydis be tikslo yra beprasmis. Todėl schema pradedama ne nuo procentų, o nuo klausimo, kur bus įlajos.
Dažna klaida — įlaja įrengiama ten, kur patogu vamzdynui, o ne ten, kur susirenka vanduo. Tada nuolydis formuojamas „iš paskos”, ir gaunama kompromisinė schema su plokščiomis zonomis.
Teisinga eiga atvirkštinė: pirmiausia nustatomos žemiausios vietos, o įlajos dedamos į jas. Tik po to sprendžiama, kaip nuvesti vamzdyną.
Praktiniai principai:
- Įlaja niekada nededama prie parapeto krašto, jei tik įmanoma — ten sunkiausia užtikrinti kryptį iš visų pusių.
- Kiekviena įlaja turi turėti aiškiai apibrėžtą surinkimo zoną, o ne „kur nutekės, ten nutekės”.
- Avarinis nuvedimas privalomas: jei pagrindinė įlaja užsikimš, vanduo turi turėti antrą kelią, kol jo svoris netapo pavojingas.
Kregždutės ir kontranuolydžiai
Net tvarkingoje schemoje lieka vietų, kur vanduo natūraliai nenuteka. Tipiškiausios:
- Tarp dviejų įlajų. Viduryje tarp jų susidaro plokščia riba, kur vanduo nežino, į kurią pusę bėgti.
- Už viršstoginių konstrukcijų. Vėdinimo agregatas, liftų šachta ar kaminas veikia kaip užtvanka — už jo susidaro stovinčio vandens zona.
- Prie parapeto įdubose. Ten, kur nuolydis „atsimuša” į vertikalę.
Sprendimas — kregždutės (kontrnuolydžio elementai): trikampiai priešpriešiniai nuolydžiai, formuojami iš tų pačių nuolydį formuojančių plokščių. Jie padalija plokščią zoną į dvi kryptis ir nukreipia vandenį aplink kliūtį.
Tai smulki detalė, kurios kaina nedidelė, o poveikis didelis: dauguma balų susidaro būtent ten, kur kregždutė turėjo būti, bet nebuvo padaryta.
Lovių nuolydis: dažniausiai pamirštama vieta
Yra viena klaida, kuri kartojasi taip dažnai, kad verta atskiro skyriaus. Ji tokia: plokštumos turi nuolydį, o lovys tarp jų — ne.
Kai du nuolydžiai susitinka, jų sankirtoje susidaro lovys, kuriuo vanduo turi keliauti iki įlajos. Bet jei abi plokštumos krenta tik viena kryptimi — į lovį — pati lovio linija lieka horizontali. Vanduo susirenka ir stovi būtent ten, kur srautas didžiausias.
Todėl lovys turi turėti savo išilginį nuolydį, nepriklausomą nuo plokštumų. Praktiškai tai reiškia, kad nuolydžio schema yra dvimatė: plokštumos veda vandenį į lovį, o lovys veda jį į įlają.
Ta pati logika galioja ir apvadams prie parapetų. Jei stogo pakraštyje suformuotas surinkimo kanalas, jis turi kristi link įlajos, o ne būti lygus per visą ilgį.
Kaip patikrinti: pažiūrėkite, kur stovi vanduo. Jei balos tęsiasi siaura juosta, o ne dėmėmis, tai lovio problema, ne plokštumos.
Nuolydis ir dangos klojimo kryptis
Nedidelis nuolydis kelia papildomą reikalavimą, apie kurį galvojama retai — kaip nukreiptos dangos juostos.
Kiekviena siūlė tarp juostų yra nedidelis slenkstis. Kai vanduo teka skersai siūlių, jis prie kiekvienos šiek tiek prilaikomas. Esant 5 % nuolydžiui tai nesvarbu. Esant 2 % — jau svarbu.
Todėl juostos klojamos taip, kad vanduo tekėtų išilgai siūlių, o ne skersai jų. Tada srautas nesusiduria su slenksčiais, o siūlė lieka toje pusėje, kur vandens srovė jos neplauna nuolat.
Prie to prisideda dar viena detalė: kur juostos vis dėlto kertasi su srautu, persidengimas turi būti nukreiptas pagal tekėjimo kryptį — kaip čerpės. Priešingu atveju vanduo remiasi į siūlės kraštą, o ne slysta virš jo.
Tai smulkmenos, kurios brangesniame stoge nieko nekeičia, bet ties minimaliu nuolydžiu lemia, ar bus balų prie kiekvienos siūlės.
Kaip formuojamas nuolydis
Yra keturi būdai, ir jie tinka skirtingoms situacijoms.
| Būdas | Kada naudojamas | Ką reikia įvertinti |
|---|---|---|
| Konstrukcinis | Naujoje statyboje | Sprendžiama projektuojant, vėliau nebekeičiama |
| Nuolydį formuojančiu šiltinimu | Dažniausias, ypač renovacijoje | Lengva, greita, kartu šiltina |
| Išlyginamuoju sluoksniu | Kai reikia didelio pakeitimo | Sunku — reikia konstrukcijos atsargos |
| Vietiniu taisymu | Pavienėms baloms | Sprendžia pasekmę, ne priežastį |
Renovacijoje nuolydį formuojantis šiltinimas laimi beveik visada: jis lengvas, nereikalauja šlapių procesų ir vienu ėjimu duoda ir nuolydį, ir šilumines savybes. Apie tai plačiau rašėme šiltinimo iš išorės straipsnyje.
Ką daryti, kai nuolydžio per mažai
Situacija dažna: stogas veikia, bet balos nedingsta. Sprendimas priklauso nuo to, ar danga dar tinkama.
- Danga gera, balos nedidelės. Galima gyventi toliau, bet reikia stebėti. Stebėjimas reiškia apžiūrą kartą per metus ir nuotraukas, kad matytumėte, ar balos plečiasi.
- Danga gera, balos didelės ir nuolatinės. Vietinis nuolydžio formavimas problemines zonas su nauja danga virš jų.
- Dangą vis tiek reikia keisti. Tai geriausias momentas. Nuolydis formuojamas kartu su nauja danga, ir tai kainuoja nepalyginamai mažiau nei atskiras darbas.
- Balos dėl įlinkio, o ne dėl schemos. Čia reikia konstruktoriaus vertinimo — gali reikėti stiprinti perdangą arba perkelti įlajas.
Svarbiausia taisyklė: jei danga keičiama, nuolydis taisomas tuo pačiu metu. Antrą kartą stogas atveriamas tik po dviejų dešimtmečių, ir praleista proga reiškia dvidešimt metų su balomis.
Apie pačios dangos atnaujinimą rašėme remonto straipsnyje.
Dažniausios klaidos
- Projektuojama pagal minimumą be atsargos įlinkiui. Stogas atitinka projektą tik teoriškai.
- Įlajos ne žemiausiose vietose. Nuolydis formuojamas prisitaikant prie vamzdyno, o ne atvirkščiai.
- Nepadarytos kregždutės. Už kiekvienos kliūties lieka bala.
- Per mažo gniuždymo stiprio šiltinimas. Nuolydis suformuojamas, o po metų suslūgsta.
- Nėra avarinio nuvedimo. Užsikimšusi įlaja tampa konstrukcine rizika.
- Keičiama danga, nuolydis paliekamas. Pigiausias momentas praleistas.
- Balos vertinamos pagal dydį, o ne trukmę. Maža nuolatinė bala prie mazgo pavojingesnė už didelę praeinančią vidury stogo.
- Lovys be išilginio nuolydžio. Plokštumos veda vandenį teisingai, o jis sustoja pačiame kanale.
Nuo ko priklauso kaina
- Formavimo būdas — nuolydį formuojančios plokštės ar išlyginamasis sluoksnis.
- Pakeitimo dydis — kiek reikia pakelti aukščiausią tašką.
- Mazgų kiekis — kregždutės, apvadai, perėjos.
- Ar keičiamos įlajos ir ar reikia naujo vamzdyno.
- Ar darbai vyksta kartu su dangos keitimu — atskirai visada brangiau.
Bendrą kainodarą aprašėme plokščio stogo kainos straipsnyje.
Ant stogo lieka balų?
Išmatuojame esamą nuolydį ir pasakome, ar užtenka vietinio taisymo, ar reikia formuoti iš naujo.
Kaip vyksta nuolydžio formavimas
Nuolydžio formavimas: 6 etapai
Esamos padėties matavimas
Lazeriniu nivelyru sudaromas aukščių žemėlapis. Fiksuojamos balų vietos ir tikroji vandens kryptis.
Įlajų vietų nustatymas
Nustatomos žemiausios zonos. Sprendžiama, ar esamos įlajos lieka, ar keičiamos vietos.
Schemos sudarymas
Braižomas nuolydžio planas su kryptimis, surinkimo zonomis ir kregždutėmis už kliūčių.
Pagrindo paruošimas
Paviršius išvalomas, pašalinami byrantys plotai, prireikus nuardomas sudrėkęs sluoksnis.
Nuolydžio klojimas
Pagal schemą klojamos nuolydį formuojančios plokštės. Ties kliūtimis suformuojamos kregždutės.
Danga ir patikra
Klojama hidroizoliacija, užbaigiami mazgai. Užpilamas vanduo ir patikrinama, ar jis nuteka be likučių.
Susiję straipsniai
- Stogo nuolydžio skaičiuoklė
- Plokščio stogo konstrukcija ir sluoksniai
- Plokščio stogo remontas
- Stogo šiltinimas iš išorės
Dažniausiai užduodami klausimai
Praktikoje minimumu laikomi 2 %, maždaug 2 cm kiekvienam metrui. Bet tai apatinė riba, o ne siektinas dydis: projektuoti verta su atsarga, nes perdanga apkrauta įlinksta ir tarpatramio viduryje nuolydis sumažėja.
Dažniausiai dėl perdangos įlinkio: ties atramomis ji lieka vietoje, o viduryje nusileidžia, ir suprojektuoti 2 % ten virsta nuliu. Prisideda ilgalaikis betono įlinkis ir šiltinimo susislėgimas, jei jo gniuždymo stipris per mažas.
Paprasčiausiai – apžiūrėti stogą praėjus porai dienų po lietaus: tvarkingame stoge stovinčio vandens nelieka. Sausu metu balų vietas rodo nusėdusių nešvarumų kontūrai. Tiksliam vertinimui naudojamas lazerinis nivelyras.
Priklauso ne nuo dydžio, o nuo trukmės ir vietos. Vanduo prideda apkrovą ten, kur perdanga jau įlinkusi, greitina dangos senėjimą, žiemą virsta ledu ir slepia pažeidimus. Maža nuolatinė bala prie mazgo pavojingesnė už didelę greitai išdžiūstančią.
Dažniausiai nuolydį formuojančiomis šiltinimo plokštėmis – jos lengvos, nereikalauja šlapių procesų ir vienu ėjimu duoda ir nuolydį, ir šiltinimą. Betoninis išlyginamasis sluoksnis reikalauja konstrukcijos atsargos, kurios senuose pastatuose dažnai nėra.
Tuo pačiu metu, kai keičiama danga. Atskiras darbas kainuoja nepalyginamai daugiau, o stogas antrą kartą atveriamas tik po dviejų dešimtmečių – praleista proga reiškia dvidešimt metų su balomis.
